ELA'S BROTHER

Raumkonzept
Ravensburg · November 2026

Pläne herunterladen
Ein Blick in den Entwurf

ELA'S BROTHER
in Ravensburg

Orangefarbenes Valchromat, helle Oberflächen und eine offene Sicht zur Küche prägen den neuen Laden.

3D-Plan · Stand 08.11.2026 · Tiefkühlzelle im Lager ergänzt

Mit "Verschieben" den Ausschnitt mit einem Finger schieben. Ohne diese Option dreht ein Finger die Ansicht. Mit zwei Fingern zoomen und verschieben. Plus und Minus vergrößern oder verkleinern die Ansicht. Für eine größere Ansicht das 3D-Modell öffnen.

Aktualisiert 11.11.2026

Alle Pläne ansehen und herunterladen

Die aktuellen Unterlagen einzeln öffnen oder als Datei speichern. Das Gesamtpaket enthält alle vier Pläne. Neu im Stromplan H: Beschallung einschließlich Küchenbox sowie Anschlusszonen für Küchengeräte, Lüftung und Tiefkühlzelle. Die Tiefkühlzelle ist im 3D enthalten. Lichtplan F und Wandansichten D behalten ihren Stand; die neuen Anschlüsse stehen im Stromplan H.

3D-Plan

Interaktives Modell mit Tiefkühlzelle im Lager. Zwei Selforder-Module mit 2.100 mm Gesamthöhe.

ZIP mit HTML-Datei · Stand 08.11.2026 · 3.6 MB

Strom- und Elektroplan

Steckdosen, Netzwerk, Lichtschaltung und Außenanschluss. Neu: SumUp-Geräteanschlüsse auf Blatt 11, vier Audioanschlüsse sowie Küche, Lüftung und Tiefkühlzelle mit Geräteliste.

PDF · Vorentwurf H · 11 Seiten · 0.4 MB

Lichtplan

Weiße 3-Phasen-Schienen mit Spots. Gastraum 3.000 K, Küche 5.700 K, unabhängig schaltbar.

PDF · Vorentwurf F · 6 Seiten · 0.3 MB

Wandansichten mit Strom und TVs

Neun Wand- und Detailansichten einschließlich Außenfassade mit Steckdosen, Leitungsabgängen und allen vier TVs.

PDF · Stand D · 10 Seiten · 1.8 MB
Alle Pläne als ZIP herunterladenKomplettes Planpaket · 5.8 MB

Koordinationsstand. Audio: vier Dauerstrom-Steckdosen, Heston zusätzlich LAN; Küchenbox fest enthalten. Küche: Gerätewerte und Speisungszahl noch abzustimmen. Heston-Deckenbefestigung offen. EL-A01: genaue Höhe, Leistung und Schaltung noch abzustimmen. Die Tiefkühlzelle aus der bestätigten Küchenbasis vom 15.10. ist im 3D ergänzt. Grundriss ca. 1,90 × 2,50 m; Höhe 2,20 m vorläufig, Türlage und Fabrikat offen. Aufmaß, konkrete Leuchtenauswahl und vollständiger Lichtnachweis stehen aus. Strom- und Lichtplan sind noch keine Montagefreigabe.

01 / Ankommen & bestellen

Der Eingang

Die Verglasung öffnet den Blick in den Laden. Zwei freistehende, 2.100 mm hohe Bestellstelen stehen schräg zum Eingang, damit ihre Displays beim Eintreten sichtbar sind.

02 / Essen & bleiben

Der Kundenraum

Ein durchgehender Tresen aus orangefarbenem Valchromat folgt der Eingangswand über etwa 4,67 m. Sechs silberne Drahtgitterhocker sind gleichmäßig am Tresen verteilt. Der bisherige Wandtisch im mittleren Bereich entfällt.

Getränkekühlschrank-Einfassung, Pfeilerverkleidung und Saucenstation bilden eine durchgehend raumhohe Möbelzeile in Valchromat Orange mit gemeinsamer Frontflucht.

03 / Bestellen an der Kasse

Verkauf & Menü

Der Kassentresen greift das Orange der Einrichtung auf. Drei 43-Zoll-Displays hängen nebeneinander am Unterzug vor der Kasse, leicht zum Kundenraum geneigt.

04 / Die Marke im Raum

Die Küche

Helle Fliesen mit orangefarbenen Fugen verbinden Küche und Gestaltung. Das Original-Logo sitzt auf der Wand in heller Betonoptik. Am raumhoch verkleideten Küchenpfeiler sitzt ein TV im Hochformat. Die Verkleidung reicht bis zum angrenzenden Wandanschluss.

Farben & Oberflächen

Die Materialien

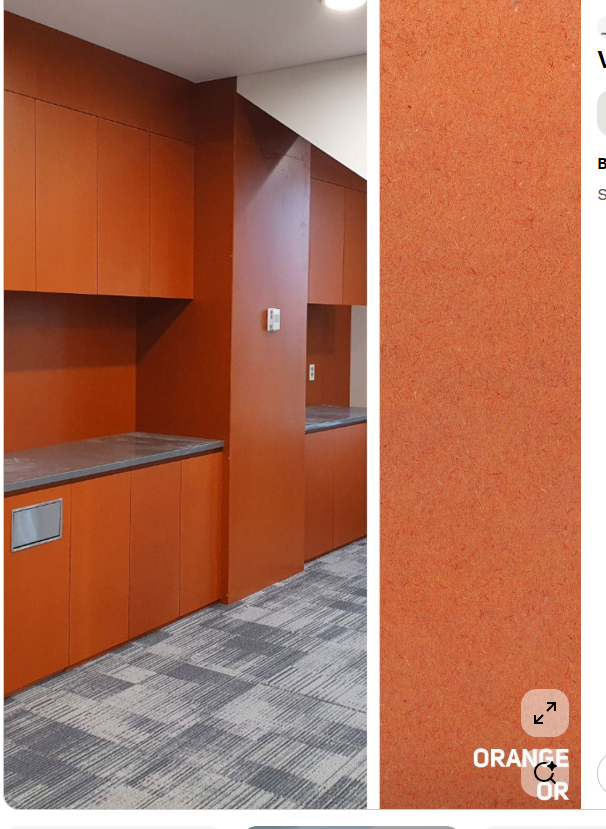

Referenz für Valchromat Orange

Valchromat Orange

Durchgefärbtes MDF mit sichtbarer Faserstruktur für Tresen, Essbretter, Bestellstelen und Möbeleinfassungen.

SIBU Concrete Grey AR Materialreferenz

Helle Betonoptik

SIBU Concrete Grey AR an den übrigen vorgesehenen Innenwänden. Flur, Lager und Außenseiten bleiben weiß.

Hellgraue Marmorzeichnung des vorgesehenen Bodens

Marble Grey

Ein heller, neutralgrauer Boden mit feinen weißen Adern begleitet Kundenraum und Verkauf.

Den Raum gemeinsam ansehen

Die Ansichten zeigen den aktuellen Gestaltungsentwurf. Maße, Gerätemodelle und technische Anschlüsse werden vor der Ausführung abgestimmt. Materialfarben können je nach Bildschirm abweichen.

3D-Modell in voller Größe öffnen

ELA'S BROTHER · Ravensburg
Planergänzung · 11. November 2026
